| 分割器精準對位轉盤移印機 |
分割器精準對位轉盤移印機

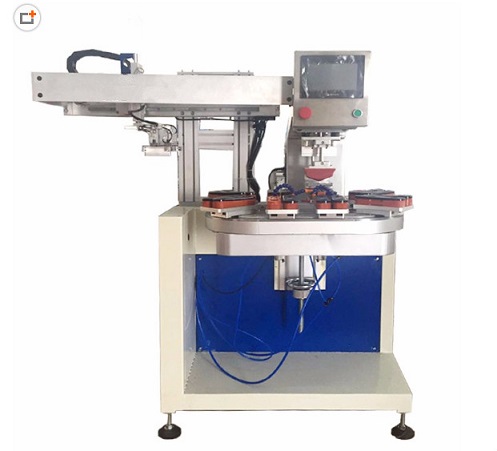

TM-M6C六色全自動轉盤移印機
產 品 簡 介

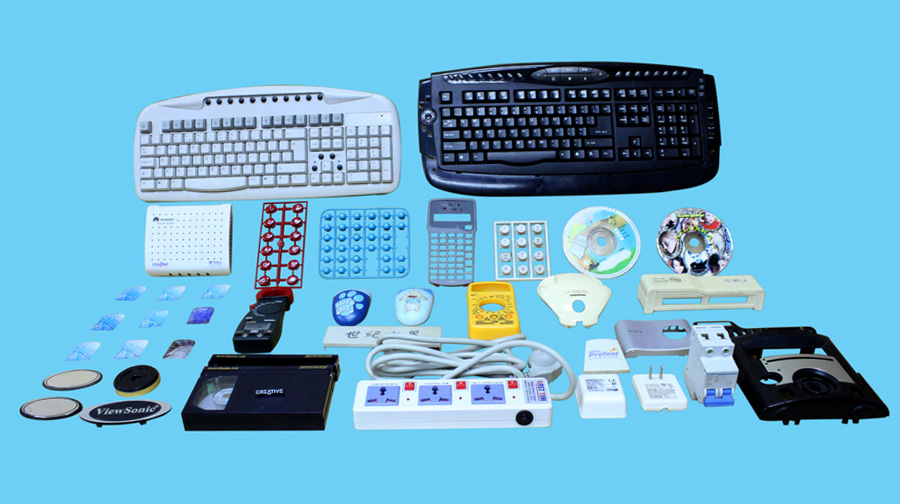

TM-M6C六色全自動轉盤移印機是為工件的套色印刷而精心設計的一種印刷機。是一種通用型印刷機，能廣泛粗用于日常用品、玩具、電子、電器、塑料、皮革、金屬、玻璃、輕工業及食品包裝等各種行業中。
一、 此印刷機具有以下特點：
1、 印刷速度快，六個顏色一次印刷完成。
2、 定位準確，轉盤六個印刷位置采用氣動側壓式定位，準確而穩定。
3、 性能穩定，整臺機器采用世界先進微型電腦控制器控制。
4、 油輥上墨，裝拆、清洗都方便。
5、 內設四位數自動計數器。
6、 可以粘墨兩次移印一次，以便獲得較厚的印刷油膜。
7、 自動平衡之刮刀，刮油干凈利落。
8、 各位置可調延時功能，印刷速度可調，滿足不同的印刷要求。
9、 可以前后空走不落膠，防止稍停時油墨干固。
10、 根據客戶需要，預置兩個功能程序，單周期印刷和全自功印刷。
11、 六色獨立可調油盆，套色調節簡單方便。
12、 膠頭上下行程獨立可調，速度獨立可調，靈活方便。
13、 采用臺灣亞德客公司最新氣動元件，動力暢順強勁，經久耐用。
14、 刮刀升降可以獨立調節，可以適用不同厚度的鋼板。
15、 合金鑄鋁機身結構，輕巧堅固，精密結構效率顯著。
16、 操作面板采用靈敏輕觸制，可直接選用移印功能反應敏捷使用方便。
二、 技術參數：
1、單周期 可以
2、持續運動 可以
3、項目計數 可以
4、速度調節 可以（0 ~9可調）
5、各部位延時 可以（0 ~ 9可調）
6、印刷速度 1600次/小時
7、套印精度 ±0.05mm
8、最大鋼板尺寸 100mmX150mm （4寸X 6寸）
9、最大印刷面積 75mmX120mm
10、兩油盆之間中心距 114.3mm
11、轉盤面上工位數 18個
12、工位表面面積 80mmX110mm
13、兩工位之間中心距 114.3mm
14、工件上膠頭上落（可調節） 10 ~ 60mm
15、鋼板上膠頭上落（可調節） 10 ~ 60mm
16、膠頭前后行程 200mm
17、驅動 氣動
18、控制系統 微型電腦
19、控制電壓 12VDC
20、電源電壓 220VAC / 1相位
21、連接負荷 20W
21、氣動供應 6bar
22、機身外形尺寸 1060mm X 1050mm X 1470mm
23、重量 240KG
三 、 機器各氣缸壓力參數表：
|
氣缸名稱 |
規 格 |
生產廠商 |
壓 力 |
4bar |
5bar |
6bar |
|
膠頭上落氣缸 |
ф63X80 |
臺灣 |
上升壓力 |
112.1kgf |
140.2kgf |
168.2kgf |
|
下落壓力 |
124.7kgf |
155.9kgf |
187.0kgf |
|
膠頭前后氣缸 |
ф40X200 |
臺灣 |
前進壓力 |
50.3kgf |
62.8kgf |
75.4kgf |
|
后退壓力 |
44.1kgf |
55.2kgf |
66.2kgf |
|
刮刀氣缸 |
ф50X10 |
臺灣 |
上升壓力 |
66kgf |
82.5kgf |
99kgf |
|
刮油壓力 |
78.5kgf |
98.2kgf |
117.8kgf |
|
轉盤推送氣缸 |
ф40X160 |
臺灣 |
前進壓力 |
50.3kgf |
62.8kgf |
75.4kgf |
|
后退壓力 |
44.1kgf |
55.2kgf |
66.2kgf |
|
轉盤定位氣缸 |
ф20X10X6支 |
臺灣 |
定位壓力 |
12.57kgf |
15.71kgf |
18.85kgf |
|
后退壓力 |
10.6kgf |
13.2kgf |
15.8kgf |
四、 如果客戶需要，TM-M6C六色全自動轉盤移印機可以改為T(mén)M-M6CY六色全自動轉盤移印機型移印機，即將油盆刮刀部分改為密封油盅部分。
TM-M6CY六色油盅全自動轉盤移印機其主要特點及性能參數如下：
1、油墨利用率高 98.5%
2、工作環境好 開油水及油墨揮發小
3、油盅大小 ф85
4、鋼板尺寸：（可以用薄片鋼板） 75mm X 200mm（4寸X 8寸）
5、印刷面積 50mm X 120mm
6、油盅行程： 125mm
五、 機器操作安全性能：
TM-M6CY六色全自動轉盤移印機符合最新的工程式樣，如按要求使用絕對值得信賴。
機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電?；氐狡鹗嘉恢?，當事情處理好后扭出緊急開關，便可以安全啟動恢復正常。
六、注意事項：
（1）、當機器需要移動或修理時，必須將電源和氣源切斷。
（2）、當調整或清洗油盅時，請按步驟操作。
（3）、增強防火意識，配備消防器材。
